תרשים זרימה של קו ייצור צ'יפס אוטומטי מלא:
חומרים של קו ייצור תפוחי אדמה
מהזנת----קילוף----מיון---הרמה ורטט---חיתוך----כביסה----הלבנה-----ייבוש באוויר{{7} }טיגון---הסרת שמן----תיבול-----מיון-----(אריזה).
מכונות המשמשות לקו ייצור צ'יפס טרי:
1) מנוף 2) קולפן 3) מסוע מיון חומרים 4) מנוף ורטט 5) פורס 6) מכונת כביסה תפוחי אדמה 7) מכונת הלבנה 8) מייבש אוויר 9) טיגון רציף 10) מסוע להורדת שמן 11) מכונת תיבול 12) מסוע מיון 13) -מכונת אריזה ראש.
פרמטר טכני של מכונות עבורקו ייצור צ'יפס טרי:
לא. | שם המוצר של קו עיבוד תפוצ'יפס | דגם של תפוצ'יפס בקו המדינה | הספק (kW) | גודל (מ"מ) | הערה של קו תפוצ'יפס אוטומטי לחלוטין |
1 | מנוף | TSJ-2500*800 | 0.37 | 2500*900*1300 | |
2 | קוֹלְפָּן | QPJ-2500*840 | 2.2 | 2500*840*1300 | יעילות קילוף: 85 אחוז |
3 | מסוע מיון | SSJ-2500×600 | 0.37 | 2500×600×1000 | |
4 | מנוף פלוס ויברטור | TSJ-800 | 0.37 | 3000×800×1350 | |
5 | מַבצֵעָה | QTJ-800 | 0.75 | 820*510*870 | עובי: 2-20מ"מ |
6 | שוטף בועות אוויר | QPQXJ | 7 קילוואט | אורך 3 מ' | |
7 | מכונת הלבנה | PTJ-5000*800 | 0.75 | 5000*1400*1350 | |
8 | מייבש אוויר | LSJ-4000*800 | 0.75 | 4000*1200*1800 | |
9 | טיגון רציף | BYL-5500*800 | 160 | 5500×2000×2000 | זמן טיגון:1.5-4 דקות |
10 | מסוע מסיר שמן | SSJ-2500*800 | 0.37 | 2500×900×1000 | |
11 | מכונת תיבול | TBL-700 | 0.75 | 3000*850*1650 | |
12 | מסוע מיון | SSJ-3000×1200 | 0.37 | 3000*1200*900 | |
13 | מכונת אריזה | אופציונאלי |
הקדמה מפורטת של מכונות של קו ייצור צ'יפס טרי:
1. מנוף
1) חגורת רשת משתמשת 304 SUS נירוסטה בדרגת מזון.
2) מסגרת תומכת היא 304 צינורות מרובעים SUS 50*50 מ"מ.
3) 2 מ"מ של פלדת אל חלד בעובי.
4) המנוע הוא התאמת מהירות המרת תדר.
מרימים אוטומטית את תפוחי האדמה. נעשה שימוש חוסך עבודה ועמיד.
2. קולפן
1) השתמש בפלדת אל חלד מסוג SUS 304.
2) רולרים עשויים מחומרים לבישים, אנטי-חומצה קורוזיה ואנטי-אלקליות קורוזיה. עמיד בשימוש בתפוצ'יפס מה שהופך את המכונה אוטומטית לחלוטין.
3) רולרים מעוצבים בצורה מתנדנדת, ללא זווית מתה בהסרת הקליפות.
4) המכונה מאמצת חיתוך סימטרי בלייזר חד פעמי דיוק גבוה, מה שמבטיח את המבנה הסימטרי של גוף המכונה. קל ונוח בתחזוקה עם אורך חיים ארוך.
5) עיצוב מוט דחף ספירלי. פריקה אוטומטית וזמן פריקה מתכוונן.
6) בחלק העליון יש מכשיר להתזת מים. הצינור עשוי נירוסטה. העובי הוא לוחית נירוסטה 2 מ"מ.
3. מסוע מיון
1) מסוע זה משמש למיין ולהעביר את תפוחי האדמה הלא מתאימים. ישנן יציאות למחזור חומרים בשני הצדדים של המסועים. החלק התחתון של נמל המיחזור צריך להעביר מבנה.
2) חגורת רשת PVC באיכות מזון. עמיד בשימוש וללא נזק לתפוחי האדמה. תדר מהירות חגורת הרשת מתכוונן.
3) מסגרת תומכת היא צינורות מרובעים בגודל 40*40 מ"מ. עובי לוחית הצד הוא 2 מ"מ נירוסטה 304.
4) מנוף חומרים בתוספת ויברטור
1) חגורת רשת משתמשת 304 SUS נירוסטה באיכות מזון.
2) מסגרת תומכת היא 304 צינורות מרובעים SUS 50*50 מ"מ.
3)2 מ"מ של פלדת אל חלד בעובי.
4) המנוע הוא התאמת מהירות המרת תדר.
5) לחלק פריקה יש יציאת שטיפת מים.
5. פורס תפוחי אדמה
1) גדלים של תפוצ'יפס: 2MM,6MM,8MM,10MM,12MM,15MM.
2). אמץ חומר מסוג SUS 304.
3). מבנה מכונה סביר. יציאת הקלט תוכננה במיוחד כדי למנוע חיתוך.
4). קל לתפעול, נוח בניקוי, חיסכון בעבודה וחיסכון בעלויות.
6. מכונת כביסה עם בועות אוויר
המכונה לייצור בועות אוויר עשויה מפלדת אל חלד. חזק ועמיד בשימוש. ואין פגיעה בחומרי הגלם. המכונה יכולה לחסוך בעבודה ובמים עם ביצועים יציבים ואמינים. החומרים השטופים נקיים פי שלושה כמו הניקוי הידני בדרך כלל.
שימוש במכשיר להופעת זרם מים בלחץ גבוה ובועות אוויר כדי לפגוע במשטח של חומרי הגלם, האנרגיה המופקת במהלך קרע בועת האוויר ומגע החומרים תהיה בעלת אפקט בולט ושטיפה על פני החומרים ולאחר מכן לשטוף. החומרים במצב ניקוי אוטומטי לחלוטין בקו ייצור תפוחי אדמה צ'יפס. והמברשות המותקנות במכונה יכולות לנקות ביעילות את השיער בחומרים.
זרם המים בלחץ גבוה הופך חומרים למצב גלגול, ונפטר משאריות חומרי ההדברה. החומרים הצפים יכולים לזרום החוצה ממיכל ההצפה. המשקעים משתחררים מהשקע.
7. מכונת הלבנה
1) מכונה זו מתאימה לשטיפת פירות ים, פירות, ירקות, פטריות ושורש הירקות.
2) הגוף הפנימי הוא פלטת נירוסטה 304 304 מ"מ. אין דליפה של מים. הגוף החיצוני הוא פלטת נירוסטה 304 2 מ"מ.
3) תחת פגיעת בועות המים בלחץ גבוה, חומרים מתגלגלים במים, שיכולים להפריד ביעילות את הבוץ, החול, הפסולת וחומרים אחרים. יש לו תכונות של יכולת ניקוי גדולה, יעילות כביסה גבוהה, ללא נזק לחומרים, פעולה יציבה וחיסכון במשאבי מים. בקטע הסיום של ניקוי בועות האוויר, הבאת חומרים לקטע הבא דרך המסוע. בתהליך השינוע חומרים מרוססים ומנקים פעם אחת על ידי משאבת מים בלחץ גבוה.
4) צינורות מיושרים אופקית. יציאות פריקת מים מוגדרות בצד אחד של המכונה.

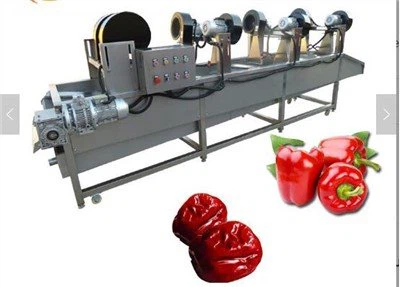

8. מכונת ייבוש אוויר
5) קירור החומר באוויר. ישנם שני חלקים של חגורת הרשת. החומרים יורדים מהחלק הראשון לחלק השני, מה שמבטיח שני חלקים של החומרים ניתנים לייבש.
6) חגורת רשת היא חגורת ספירלה מנירוסטה. מהירות הפעולה נשלטת באופן ידני.
7) מאוורר צנטריפוגלי הוא 0.37kw. עובי לוחית הצד הוא 2.5 מ"מ צלחת נירוסטה 304.
8) לוחית נירוסטה מותקנת מתחת לחגורת הרשת כדי להבטיח שהרצפה נקייה.
9. קו טיגון
9) גוף הטיגון משתמש בחומר SS 304. לוחית הצד משתמשת בפלטת נירוסטה 4 מ"מ. החלק התחתון משתמש בפלטת נירוסטה 5 מ"מ.
10) חומרים שניתן לטגן הם תפוצ'יפס, צ'יפס וחטיפים.
11) ניתן להרים בנפרד את כיסוי השמן לפרוק ומסגרת הרשת, מה שקל יותר לנקות.
12) ישנן 4 חתיכות של נקודות בקרת טמפרטורה, השולטות בטמפרטורה של כל חלק. צינורות חימום חשמליים מנירוסטה.
13) מערכת בקרת טמפרטורה מדויקת מבטיחה שטמפרטורת מדיום הטיגון היא בין ±2 מעלות.
10. מסוע שחרור שמן
1) בקרת חגורת רשת היא בקרת מהירות המרת תדר. שמן מוסר מייבוש אוויר. עובי לוחית הצד הוא 2.5 מ"מ חומר נירוסטה.
2) בחלק התחתון של המסוע יש את תיבת קבלת השמן כדי לשמור על הרצפה נקייה.
3) יעילות גבוהה מתווספים מאווררי זרימה צירית ברעש נמוך כדי להיפטר מהר מהשמן.
11. מכונת תיבול
1) חלק הפריקה הוא צלחת מנוקבת מנירוסטה שיכולה לגרום לאבקה להדלף.
2) מכונת הטעם רולר בודדת יכולה לרסס אבקה באופן אוטומטי. קיבולת גבוהה, אחידות בערבוב חומרים, פריקה אוטומטית.
12. מסוע מיון
1) חגורת הרשת היא חגורת רשת ספירלית מפלדת אל חלד בדרגת מזון SUS 304. מהירות הריצה מותאמת באופן ידני.
2) מסגרת תומכת היא צינורות מרובעים מנירוסטה בגודל 40*40 מ"מ.
13. מכונת אריזת צ'יפס Multihead עם מילוי חנקן
טווח גודל שקיות אריזה: (L)50-300mm (W)60-200mm
הספק: 4 קילוואט
מפרט: 2180×1350×1700 מ"מ
מערכת בקרה ממוחשבת PLC מיובאת. לוח מסך מגע HMI מקל על ההפעלה והקריאה
מערכת העברת סרטי אריזה מדויקת מבטיחה את האריזה המושלמת של המכונה
פונקציית הגנת האזעקה האוטומטית מממשת את ההפסד הקטן ביותר
הצטיידו במערכת מדידה, שיכולה לממש את כל תהליך האריזה: כגון מדידה, שינוע, מילוי והדפסת תאריך.
